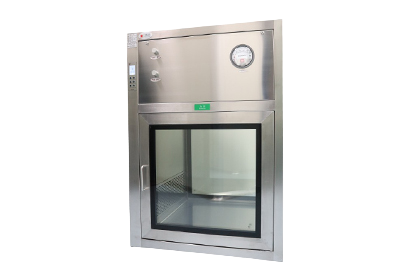

SN-W系列传递窗

传递窗是与洁净厂房配合使用的空气净化设备,适用于洁净室与洁净室之间或洁净室与非洁净室之间的中、小型货物传递。通过使用传递窗,可减少洁净室的开关门次数,将洁净区的污染降到最低程度。产品广泛应用于微细科技、电子工业、生物实验室、制药厂、医院、食品加工业等空气净化场所。

170386716472

产品简介

传递窗是与洁净厂房配合使用的空气净化设备,适用于洁净室与洁净室之间或洁净室与非洁净室之间的中、小型货物传递。通过使用传递窗,可减少洁净室的开关门次数,将洁净区的污染降到最低程度。产品广泛应用于微细科技、电子工业、生物实验室、制药厂、医院、食品加工业等空气净化场所。



传递窗04.jpg工作原理

• 机械互锁装置:内部用机械的形式来实现联锁,当一扇门打开时,另一扇门就无法打开,必须把另一扇门关好后再可开另一扇门。

• 电子互锁装置:内部采用集成电路、电磁锁、控制面板、指示灯等实现联锁,当其中一扇门打开时,另一扇的开门指示灯不亮,告知这门不能打开,同时电磁锁动作实现联锁。当该门关闭时,另一扇的电磁锁开始工作,同时指示灯会发亮,表示另一扇门可以打开。

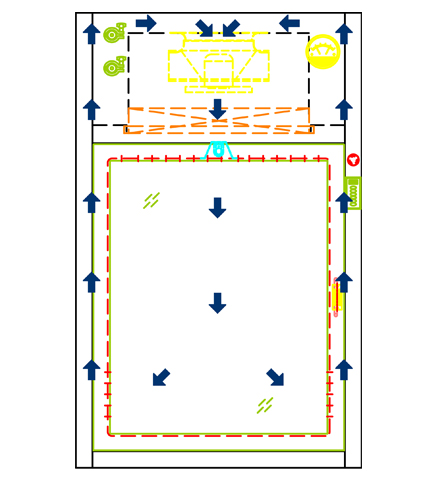

• 层流传递窗是一种新型洁净传递窗。空气经粗效过滤后,由低噪音离心风机压入静压箱,再经高效过滤器,均压以后以均匀的风速通过工作区,形成洁净的工作环境。出风面也可以改用喷嘴来提高风速,以满足吹落物体表面尘埃的要求。

• 层流传递窗两侧门设有机械互锁或电子互锁装置,确保两侧门不能同时处于开启状态。故可以减少洁净区和非洁净区的互通。



产品优势

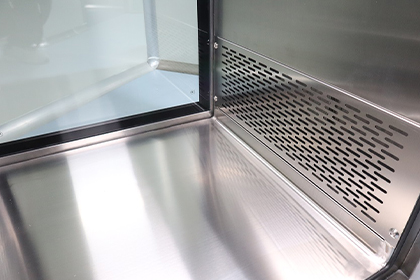

• 箱体选用优质SUS304不锈钢或钢板烤漆,光洁平整易清洁;

• 双门互锁,有效阻止交叉污染;

• 专用卫生级硅胶密封条,确保气密性;

• 配有紫外杀菌灯,满足GMP要求;

• 结构设计安全、安装简易,洁净室兼容性佳。






技术参数

主要参数参数范围

内径尺寸W×D×H(mm/可选)

500×500×500

600×600×600

700×700×700

800×800×800

900×900×900

外形尺寸W×D×H(mm)

内宽+170/170/220+185/160/220;内深+80;内高+440/440/470

门体

突出/罩板/内嵌

互锁

可选机械互锁/电磁互锁

铰链

可选铰链/门轴

供电

AC220V 50Hz单相

灭菌灯

10W/15W

洁净级别

ISO5(100级)

DOP测试口

选配

压差表

选配

备注

可接受定制
