参考标准

产品简介

SN-CW2100 28.3L在线尘埃粒子计数器符合在线动态监测的标准，每分钟28.3L（1CFM）的气体采集量来满足低级别的洁净环境应用，用于常规的洁净室24×7实时在线监测。搭配交互式监测软件会指导用户依据ISO14644-1:2015便准，进行洁净室洁净环境动态监测，洁净环境各维度监测数据可以集中大屏显示。坚固的耐化学材质（SUS304）外壳轻巧、便携，流线型外观设计最大限度地减少了粒子陷阱，使设备易于清洁。SN-CW2100 28.3L在线尘埃粒子计数器通过外置无线适配器便于无线网络通信，简化了与网络系统的通信，它也可通过Modbus TCP/IP或 Modbus RTU等多种通讯协议连接第三方监测系统，具有良好的兼容性。总之SN-CW2100 28.3L在线尘埃粒子计数器将传统那种简单、未知易失控的监测状态变成在线的、可受控的。相较于小流量计数器，SN-CW2100 28.3L在线尘埃粒子计数器具有采样速度快、统计精度高 (尤其低浓度环境)、符合高标准要求等优点，适用于百级及十级的洁净环境，例如：电子、半导体、液晶面板、制药、航空航天、精密加工、医院、科研院所等洁净环境。

技术原理

通过风机进行空气采样，当采样气体中的粒子通过光源（激光）等收束光束时，产生光散射现象；散射光通过光电变换器变为电信号（脉冲），粒子越大得出该脉冲信号就越大（波峰值），通过此时的波峰值和脉冲数就可得出不同粒径的粒子个数。依据右侧图示，SN-CW2100 的光源部分由发出探测颗粒物光线的激光管和驱动电路组成、探测部分由接收反射光的光敏件 和放大电路组成，数据处理和通讯输出由微处理器完成。SN-CW2100的颗粒物检测是风机运转 产生气体流动，颗粒物随之经过探测室，来自激光管的光会被颗粒物散射并被光敏器件识别转 换成电信号。电信号经过放大电路、滤波和MCU的处理后，会转换成数字信号输出。

技术特点

• 采用南理工激光传感器，确保仪器精度。

• 内置优质气泵，静音稳定、寿命长，方便安装和维护。

• 有流量自调节功能，确保采样量准确，后期维护方便省心。

• 可实时显示各粒径数量，显示等级，以及报警显示等。

• 支持对标准源系数校正。

• 触摸屏操作控制，人机互机界面美观，简洁易操作。

• 各级别用户功能管理，管理更加有序、高效。

• 自带7寸触摸屏，可观看数据、控制启停，有声光报警功能。

• 有数据存储功能，数据可U盘导出。

• 可作为单机使用。

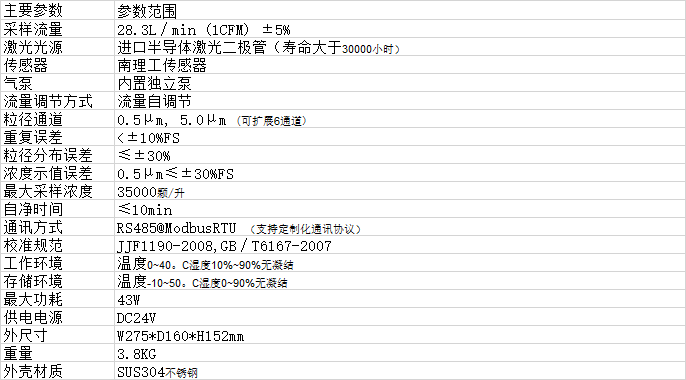

技术指标
