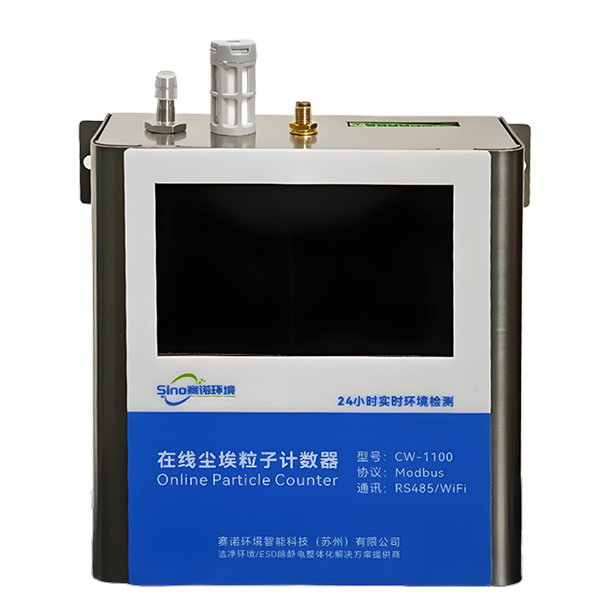

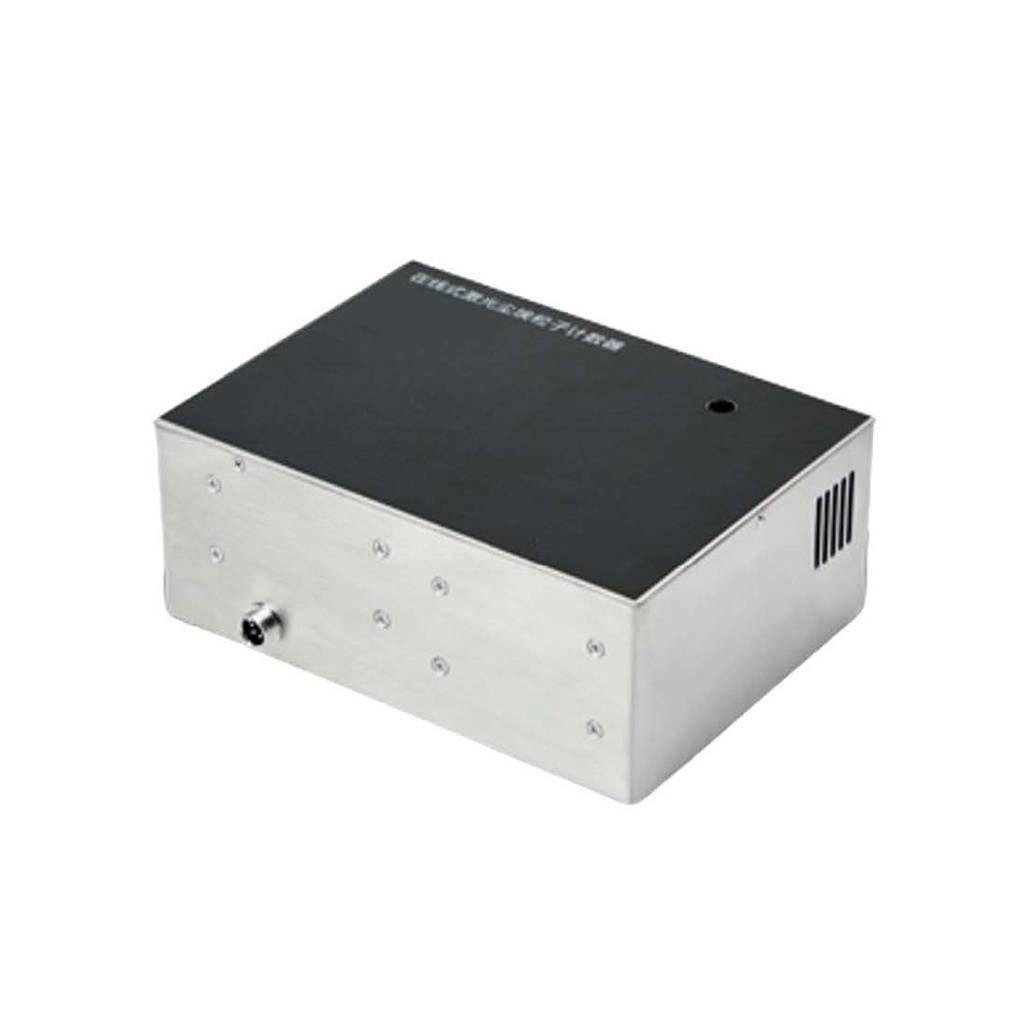

SN-CW1100 2.83L在线尘埃粒子计数器符合在线动态监测的标准,每分钟2.83L(0.1CFM)的气体采集量来满足低级别的洁净环境应用,用于常规的洁净室24×7实时在线监测。搭配交互式监测软件会指导用户依据ISO14644-1:2015便准,进行洁净室洁净环境动态监测,洁净环境各维度监测数据可以集中大屏显示。坚固的耐化学材质(SUS304)外壳轻巧、便携,流线型外观设计最大限度地减少了粒子陷阱,使设备易于清洁。2.83L在线监测粒子计数器通过外置无线适配器便于无线网络通信,简化了与网络系统的通信,它也可通过Modbus TCP/IP或 Modbus RTU等多种通讯协议连接第三方监测系统,具有良好的兼容性。
参考标准
JJF 1190-2008 | 尘埃粒子计数器校准规范 |
GB/T 6167-2007 | 尘埃粒子计数器性能试验方法 |
GMP | 药品生产质量管理规范 |
ISO 14644 | Cleanrooms and associated controlled environments |
ISO 21501-4:2018 | Light scattering airborne particle counter for clean spaces |
产品简介
SN-CW1100 2.83L在线尘埃粒子计数器符合在线动态监测的标准,每分钟2.83L(0.1CFM)的气体采集量来满足低级别的洁净环境应用,用于常规的洁净室24×7实时在线监测。搭配交互式监测软件会指导用户依据ISO14644-1:2015便准,进行洁净室洁净环境动态监测,洁净环境各维度监测数据可以集中大屏显示。坚固的耐化学材质(SUS304)外壳轻巧、便携,流线型外观设计最大限度地减少了粒子陷阱,使设备易于清洁。2.83L在线监测粒子计数器通过外置无线适配器便于无线网络通信,简化了与网络系统的通信,它也可通过Modbus TCP/IP或 Modbus RTU等多种通讯协议连接第三方监测系统,具有良好的兼容性。总之SN-CW1100 2.83L在线尘埃粒子计数器将传统那种简单、未知易失控的监测状态变成在线的、可受控的。相较于大流量计数器,SN-CW1100 2.83L在线尘埃粒子计数器具有体积小、重量轻、便携性好、功耗低、成本低、对气流干扰小的优势,适用于万级、十万级、三十万级等较低级别洁净环境的实时在线监测。
技术原理

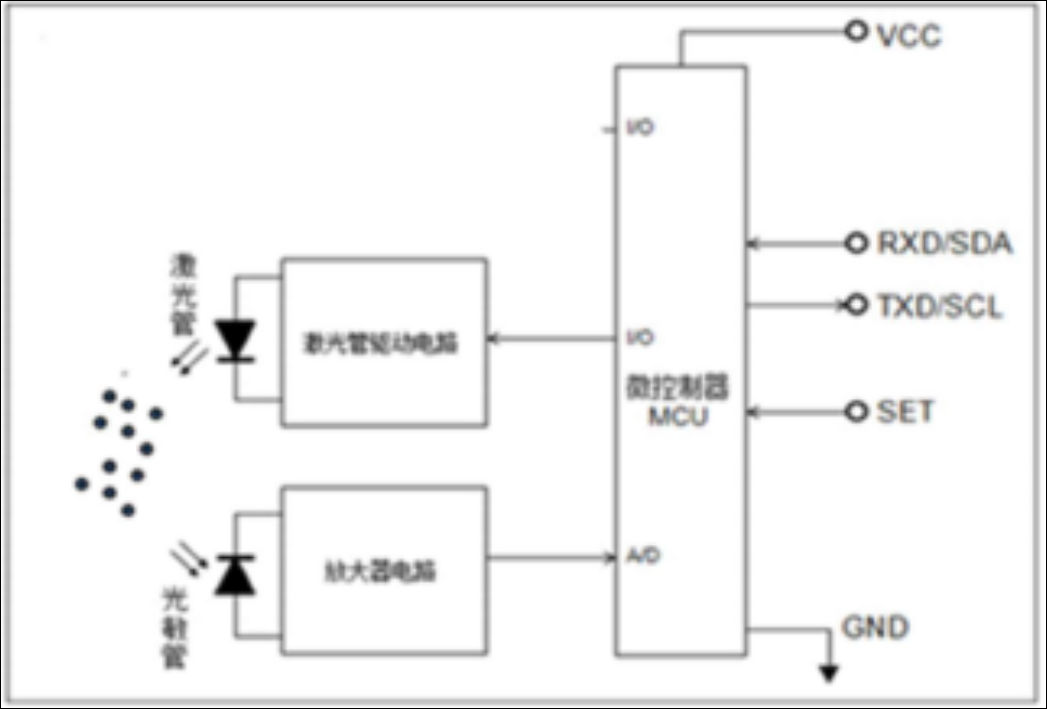

通过风机进行空气采样,当采样气体中的粒子通过光源(激光)等收束光束时,产生光散射现象;散射光通过光电变换器变为电信号(脉冲),粒子越大得出该脉冲信号就越大(波峰值),通过此时的波峰值和脉冲数就可得出不同粒径的粒子个数。依据右侧图示,SN-CW1100 的光源部分由发出探测颗粒物光线的激光管和驱动电路组成、探测部分由接收反射光的光敏件 和放大电路组成,数据处理和通讯输出由微处理器完成。SN-CW1100的颗粒物检测是风机运转 产生气体流动,颗粒物随之经过探测室,来自激光管的光会被颗粒物散射并被光敏器件识别转 换成电信号。电信号经过放大电路、滤波和MCU的处理后,会转换成数字信号输出。
技术特点
• 2.83L∕min (0.1cfm)的采样量,DC24V直流供电。
• 采用日本原装激光三极管,寿命更长,性能更稳定。
• 颗粒物智能识别算法,满足不同洁净环境下的准确测量。
• 恒流取样结构,确保采样流量恒定。
• 六粒径通道同屏显示,可输出0.3μm、0.5μm、10μm、3.0μm、5.0μm、10μm粒子个数(默认单位pcs/m³,可切换为pcs/L、pcs/ft³)。
• 可实时显示各粒径数量,显示等级,以及报警显示等。
• 支持对标准源系数校正。
• 触摸屏操作控制,人机互机界面美观,简洁易操作。
• 各级别用户功能管理,管理更加有序、高效。
技术指标
主要参数 | 参数范围 |
采样流量 | 2.83L/min±5% |
粒径通道 | 0.3μm、0.5μm、1.0μm、3.0μm、5.0μm、10μm |
激光光源 | 长寿命的激光二极管 |
重复性相对误差 | ≤10%FS |
粒径分布误差 | ≤±30% |
粒子浓度示值误差 | ≤±30%FS |
计数效率 | 0.5μm时50±20%(符合JIS),1.0μm时100±10% |
最大采样浓度 | 大于10,00,000个/ft³时最高损失5%; |
自净时间 | ≤10min(10分钟内,连续3分钟计数为零) |
采样时间 | 用户自设定(1~65535秒) |
采样延时 | 用户自设定(1~255秒) |
采样次数 | 1~65535 |
通道校验 | 各通道DAC可配置,且独立校验 |
数据内存容量 | 500W组测量数据,4G存储空间,可连续存4年以上 |
计数模式 | 累计数 |
通讯模式 | RS485:ModbusRTU/ModbusTCP/IP |
其他选配接口 | 1.可选配WiFi/LoRa无线通讯等;2.报警蜂鸣器、报警光耦输出 |
洁净度等级判定标准 | ISO14644-1(1999),ISO14644-1(2015),GMP动态,GMP静态,GBT16292-2010等标准 |
校准 | 符合ISO2150L4:2018,JJF1190-2008,GB/T6167-2007标准 |
环境 | 使用环境:温度10~40℃,相对湿度20%~95%非结露;储存环境:温度-10~50℃,相对湿度20%~95%非结露。 |
